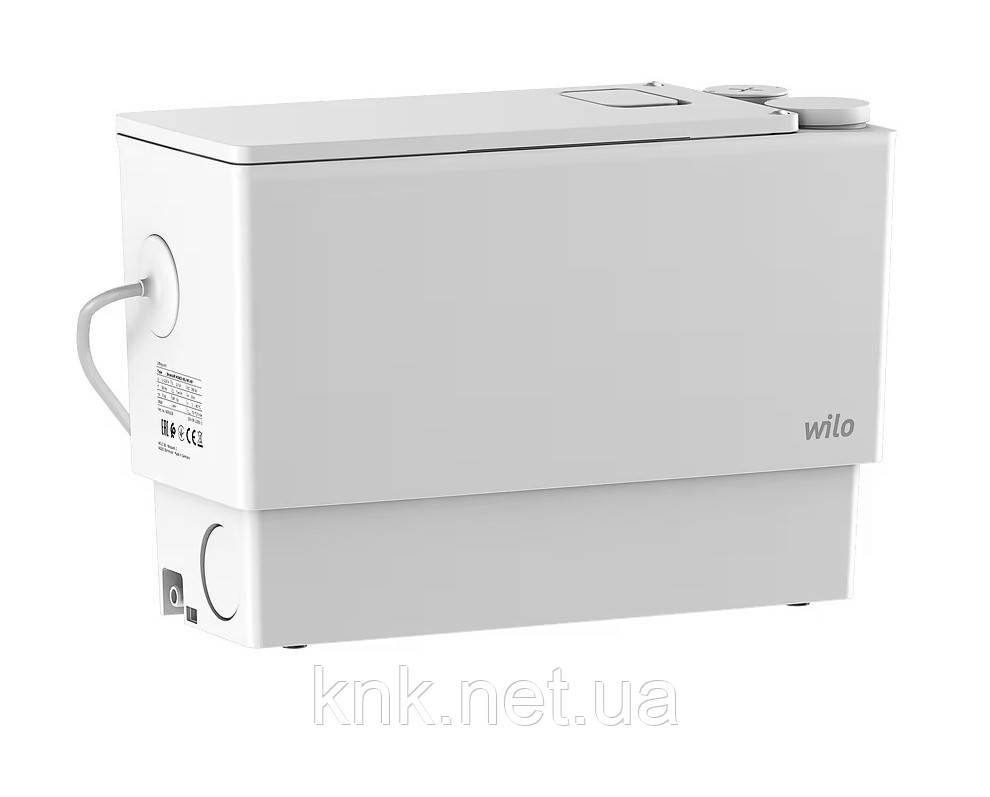

Насосна установка Wilo-DrainLift MINI5-XS/C-EF

Компактний і готовий до під’єднання підйомний пристрій з контактом аварійного сигналу, для дренажу раковини, душу, ванни та конденсаційного котла.

Перекачуване середовище

Для збирання та перекачування в побутових приміщеннях наведених далі рідин.

стічні води без фекалій;
Конденсат (починаючи з показника pH 2,5) — не в чистому вигляді, а тільки змішаний зі стічними водами з додаткового вхідного отвору.
Вимоги до стічних вод згідно з 12050

Установка водовідведення відповідає вимогам EN 12050-2.

Конструкція

Компактний і готовий до під’єднання підйомний пристрій з насосом із занурювальним двигуном. Контроль рівня здійснюється за допомогою давача рівня. Система розповітрення вбудована у проміжне дно й оснащена активовано-вугільним фільтром. Підйомний пристрій додатково оснащений звуковою сигналізацією та безпотенційним контактом аварійного сигналу (макс. комутаційна здатність: 42 В=, 500 мА, тип контакту: нормально замкнений контакт (NC)). За підвищеного рівня води в резервуарі звукова сигналізація видає звуковий сигнал тривоги. Через безпотенційний контакт можна, крім того, під'єднати зовнішню аварійну сигналізацію. Кришка резервуара герметично замикає установку.

Пропонуються щонайбільше чотири під’єднання:

1 вхідний отвір 40 мм (DN 40), без зворотного клапана, у виконанні вгору, закритий у заводському налаштуванні.
2 вхідні отвори 40/50 мм (DN 40/50), зі зворотним клапаном, у виконанні горизонтально ліворуч і праворуч, відкриті у заводському налаштуванні.
1 напірний патрубок 32/40 мм (DN 32/40), зі зворотним клапаном, у виконанні вгору, відкритий у заводському налаштуванні. — За потреби напірний патрубок може бути у виконанні горизонтально праворуч. Відповідний отвір закритий у заводському налаштуванні.
Комплект постачання

1 манжета для HT-труби DN 32/40 (32/40 мм)
2 шлангові хомути 32 – 50 мм
2 впускні патрубки DN 50 (50 мм)
2 манжети для HT-труби DN 40/50 (40/50 мм)
2 зворотних клапани
4 хомути для кріплення труб 50 – 70 мм
2 шлангові хомути 32 – 50 мм
2 ущільнюючі набивки
6 ущільнювальних кілець
Кріплення на підлозі (захист від спливання): 2 кутники для кріплення із гвинтами і дюбелями
Комплект для аварійного зливу (дренажний шланг, шланговий хомут, ущільнююча набивка)
Комплект для відсмоктування до мінімального рівня
Комплект для горизонтального напірного патрубка
Інструкція з монтажу та експлуатації
